首頁 -->技術(shù)服務(wù) -->熱處理加工
進(jìn)一步了解鋼件的形變余熱退火和正火

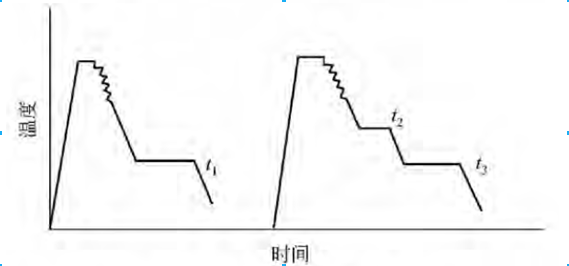

對(duì)滲碳鋼或低碳鋼，可利用鍛后余熱退火代替原來的退火。退火后的金相均勻，有利于工件的切削和滲碳的進(jìn)行。形變余熱退火工藝如圖所示。
常見鋼的余熱退火見表9-9。
表9-9 常用鋼的余熱退火溫度和硬度[1]
|
材 質(zhì) |
等溫溫度t1／℃ |
退火后的硬度(HB) |
材 質(zhì) |
等溫溫度t1／℃ |
退火后的硬度(HB) |
|
18CrMnTi 20CrMa 20CrMnMa |
660-680 650-670 650 |
158-228 160-207 174-209 |
ZOCrNi 30 CrMnTi 15Cr2 MnNiTiB |
650-680 660-680 650-680 |
150-207 170-228 207-250 |
(2)正火
大多用于力學(xué)性能要求不高和大尺寸零件，由于調(diào)質(zhì)后硬度低，難于機(jī)械加工，可采用正火代替調(diào)質(zhì)。工藝路線為：鍛造一熱淬火一加工。零件加熱結(jié)束后進(jìn)行快速孔冷，冷卻后得到細(xì)小的晶粒.快速冷卻有助于提高抗拉強(qiáng)度和沖擊韌性，一般的正火如：
15Cr鋼為880～900℃；20Cr鋼為800t900℃；20CrMnB鋼為950~970℃.正火后的基體硬度在150~210HBS。
技術(shù)服務(wù)
聯(lián)系方式
東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
聯(lián)系人：林先生
手機(jī)：18002898666
電話：86 0769-82621088
傳真：86 0769-82621099
郵箱：sales@hongchao-dg.cn
網(wǎng)址：wanxinsj.cn
誠(chéng)信通ID：xinhongmouldsteel
QQ: 微信公眾號(hào)：hcsteel
地址：中國(guó)·廣東省·東莞市塘廈鎮(zhèn)林村管理區(qū)
推薦產(chǎn)品
版權(quán)所有：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部 ICP備案號(hào)：粵ICP備2024277773號(hào)
技術(shù)支持：搜優(yōu)網(wǎng)絡(luò)推廣 中華機(jī)械網(wǎng) 全球機(jī)械網(wǎng) 建議使用IE6以上，顯示器為1024*768瀏覽全國(guó)統(tǒng)一服務(wù)熱線：18002898666
