對(duì)于彈簧鋼的總結(jié)，標(biāo)準(zhǔn)合金彈簧鋼難以滿足工業(yè)發(fā)展提出的更高要求，如高彈性減退抗力、高疲勞破壞抗力，越高淬透性、綜合性能優(yōu)良等。解決這一問(wèn)題的重要途徑是如何充分發(fā)揮合金元素的作用，達(dá)到最佳合金化效果，最近，結(jié)構(gòu)鋼的相對(duì)需求比彈簧鋼的市場(chǎng)要強(qiáng)烈的多，更多的是消費(fèi)者或者說(shuō)是投資者在更多的時(shí)候想要知道整個(gè)鋼鐵行業(yè)的的情況，不如說(shuō)，碳素結(jié)構(gòu)鋼的最新研究，合金鋼的化學(xué)性質(zhì)的轉(zhuǎn)變，軸承鋼的耐磨性的強(qiáng)度和硬度等等，這些不僅僅是他們所迫切知道，也是我們鴻超的客戶在第一時(shí)間想要知道的內(nèi)容，而許多研究者在合金元素的作用，合金系列及合金化理論等方面進(jìn)行了廣泛而深入的研究。

碳作用的新認(rèn)識(shí)和碳含量含量的變化

    碳雖非合金元素．但其作用超過(guò)任何一種合金元素，所以對(duì)碳的研究至關(guān)重要。

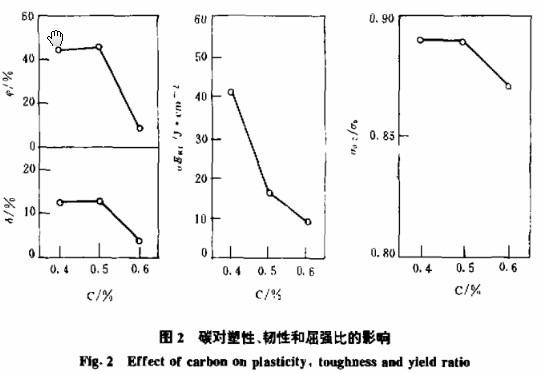

    標(biāo)準(zhǔn)彈簧鋼中碳含量一般都較高（>0.50%），在這一方面相比碳素結(jié)構(gòu)鋼的來(lái)說(shuō)還是算比較低的。但最新的研究表明，這樣高的碳含量雖然對(duì)強(qiáng)度，硬度、彈性、韌性性能等有利，但對(duì)塑性和韌性特別好。如在Sj-Ni-Cr- Mo-V彈簧鋼中的碳含量超過(guò)0.5%時(shí)，不僅塑性和韌性急劇下降，屆強(qiáng)比（彈減抗力>也大幅度降低（見(jiàn)圖2）。因此在這種高強(qiáng)度彈簧鋼中。碳含量應(yīng)降至0.40%左右-這種RK360鋼的主要成分是(%)：0.40 C、2.5Si、0.80Mn，20.85Cr、0.40Mo、0.20V．與此類(lèi)似的還有ND250S鋼，可用作1 300 MPa級(jí)高強(qiáng)度彈簧鋼。

    有一些新研制的彈簧鋼的碳含量更低。如一種特別適宜制造造汽車(chē)板簧的彈簧鋼碳含量只有0.20%～0.40%m．由于碳含量低，熱處理后得到的是低碳頓條馬氏體組織，塑性．韌性特別好。此外，淬火后可自日火，加工性能好，而且成分簡(jiǎn)單，價(jià)恪便宜。其它成分為(%)：Mn 1．O～1.3。Cr≤0.60。與此相反，為了獲得更高的強(qiáng)度、硬度，以保證不斷提高的作應(yīng)力的要求，彈簧鋼的碳含量也有增加的趨勢(shì)，許多新研發(fā)的高強(qiáng)度彈簧鋼的碳含量上限都達(dá)0.70%和0.80%．甚至更高。如一種抗拉強(qiáng)度1700MPa的高強(qiáng)度彈簧鋼的碳含量上限為0.80%。而另一種高強(qiáng)度彈簧鋼碳含量的上限高達(dá)1.O%．這在一般標(biāo)準(zhǔn)合金彈簧鋼中是很少的。由于最近的研究結(jié)果，使得合金彈簧鋼中碳含量的范圍大大擴(kuò)展，遠(yuǎn)遠(yuǎn)超過(guò)原有水平。不過(guò)還是在碳含量上低于碳素結(jié)構(gòu)鋼。
