外觀淬火均勻;淬硬層呈月牙形;變形量小于0. 3mm正常淬火金相組織為珠光體形狀的馬氏體十較多量的馬氏體，石墨周圍為殘余奧氏體十馬氏體十萊氏體。

(2)加熱

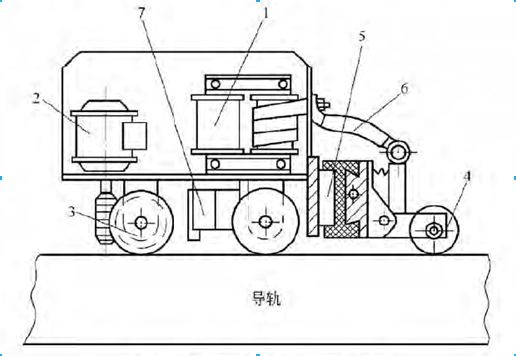

借助于與工件接觸的電極：（商導(dǎo)電材料的滾輪），將工件加熱到相變點以上冷卻，其裝置如圖2-19所示。



其加熱的形式有三種：

①電源通過電刷與導(dǎo)軌相連。．另一極通過滾輪與導(dǎo)軌接觸；

②電源與熱磙子接觸，另一極與較寬的熱磙子相連，磙子與導(dǎo)軌面接觸將導(dǎo)軌加熱；

③電源兩極與聯(lián)結(jié)手兩個熟磙子的導(dǎo)軌接觸。，

(3)熱處理工藝

在電接觸表面淬火中，電流的密度、銅輪淬火頭的移動速度、銅輪與導(dǎo)軌間的接觸壓力等都對淬火的質(zhì)量產(chǎn)生影響，其中電流的密度影響最大。若銅輪的直徑為50一60mm，輪緣花紋線寬為0.8-1.0mm。工藝參數(shù)為。①電流密度450t- 600A;②銅輪的移動速度2 -3m/min；③接觸壓力400～6OOkPa。

更多信息

請直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)機床導(dǎo)軌的導(dǎo)軌電接觸表面洋火的研究情況分析及其它合結(jié)鋼、合金結(jié)構(gòu)鋼、易切削結(jié)構(gòu)鋼、低合金高強度結(jié)構(gòu)鋼、軸承鋼、彈簧鋼、耐熱鋼的選擇、應(yīng)用、熱處理及庫存等相關(guān)資料。

資料來源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
