對(duì)整體低合金結(jié)構(gòu)鋼和馬氏體耐熱鋼制造的氣門

    其熱處理的方式為調(diào)質(zhì)處理（淬火十高溫回火），以得到回火索氏體組織，基體硬度在28 - 37HRC.。熱處理工藝流程為；

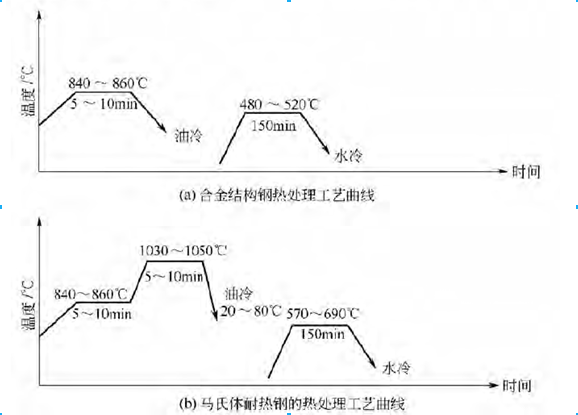

    淬火—一次回火一拋丸一調(diào)直一二次回火一二次拋丸一調(diào)直。熱處理工藝如下圖所示。



    目前國(guó)內(nèi)氣門生產(chǎn)廠家正在努力尋找氣門熱處理所用的設(shè)備，來(lái)改變笨重的處理方法，網(wǎng)帶式可控氣氛中、高溫加熱爐各項(xiàng)技術(shù)指標(biāo)已經(jīng)達(dá)到處理氣門的要求，另外個(gè)別氣門廠采用深井式高溫電阻爐處理馬氏體耐熱鋼使用效果不錯(cuò)，但需要通保護(hù)性氣體，以防止氣門的氧化和脫碳，氮?dú)獾募兌缺仨毑恍∮?8%。須注意一點(diǎn)，由于深并式高溫電阻爐出爐時(shí)降溫幅度大和加熱速度慢，也沒有辦法進(jìn)行預(yù)熱，因此保溫時(shí)間長(zhǎng)于鹽浴爐加熱的時(shí)間。

    氣門的回火在低溫井式爐中進(jìn)行，保溫結(jié)束后要水冷，以防止二次回火脆性的出現(xiàn)。

更多信息

請(qǐng)直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)氣門制造中需要加強(qiáng)的熱處理工藝及其它結(jié)構(gòu)鋼、合結(jié)鋼、合金鋼、合金結(jié)構(gòu)鋼、易切削結(jié)構(gòu)鋼、低合金高強(qiáng)度結(jié)構(gòu)鋼、軸承鋼、彈簧鋼、耐熱鋼的選擇、應(yīng)用、熱處理及庫(kù)存等相關(guān)資料。

資料來(lái)源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
