首頁 -->技術(shù)服務(wù) -->熱處理加工
?
深入了解變速箱齒輪的最終熱處理
1．技術(shù)要求
(1).齒面硬度58～62HRC，心部硬度33~48HRC;
(2)變形量不大于0.25mm,
(3)金相組織：表層為回火馬氏體十均勻分布的細(xì)粒狀碳化物十少量殘余奧氏體，心部為低碳馬氏體十少量鐵素體。
2．齒輪滲碳后的最終熱處理工藝
最終熱處理后齒輪獲得高硬度，高強(qiáng)度的表面層和良好韌性的心部。

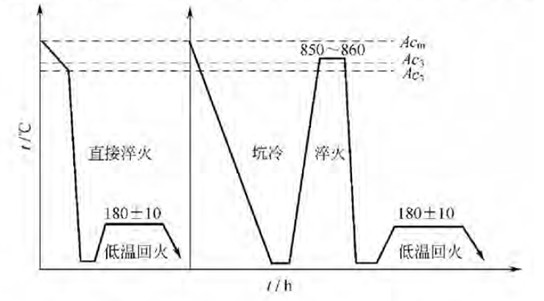

根據(jù)變速箱齒輪性能要求和材料的特點(diǎn)，該齒輪可在井式爐滲碳后待爐溫降到850～860℃出爐直接淬火，下圖所示為滲碳后直接淬火的熱處理工藝規(guī)范。
3．需注意的幾個(gè)問題
下列情況不能在滲碳后直接淬火，而要采用一次加熱淬火十低溫回火方法，才能確保齒輪的技術(shù)要求。
(1)對(duì)于滲碳后需再進(jìn)行車削加工的齒輪；
(2)由于熱處理設(shè)備條件限制不能進(jìn)行直接淬火的齒輪屯 對(duì)于需對(duì)非滲碳面加以保護(hù)的部位按要求進(jìn)行防滲處理。常采用的方法有涂料保護(hù)法、堵孔法、預(yù)留加工余量法、鋼套螺栓保護(hù)法及電解鍍銅法等。
更多信息
請(qǐng)直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)深入了解變速箱齒輪的最終熱處理及其它合金結(jié)構(gòu)鋼、易切削結(jié)構(gòu)鋼、低合金高強(qiáng)度結(jié)構(gòu)鋼、軸承鋼、彈簧鋼、耐熱鋼的選擇、應(yīng)用、熱處理及庫(kù)存等相關(guān)資料。
資料來源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
『版權(quán)所有，轉(zhuǎn)載或引用請(qǐng)注明鏈接和出處』
【 瀏覽次數(shù):12 】 【 加入時(shí)間:2013-06-29 10:21:24 】 【 關(guān)閉本頁 】
技術(shù)服務(wù)
聯(lián)系方式
東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
聯(lián)系人：林先生
手機(jī)：18002898666
電話：86 0769-82621088
傳真：86 0769-82621099
郵箱：sales@hongchao-dg.cn
網(wǎng)址：wanxinsj.cn
誠(chéng)信通ID：xinhongmouldsteel
QQ: 微信公眾號(hào)：hcsteel
地址：中國(guó)·廣東省·東莞市塘廈鎮(zhèn)林村管理區(qū)
推薦產(chǎn)品
版權(quán)所有：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部 ICP備案號(hào)：粵ICP備2024277773號(hào)
技術(shù)支持：搜優(yōu)網(wǎng)絡(luò)推廣 中華機(jī)械網(wǎng) 全球機(jī)械網(wǎng) 建議使用IE6以上，顯示器為1024*768瀏覽全國(guó)統(tǒng)一服務(wù)熱線：18002898666
