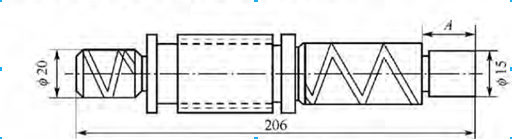

A段硬度不高于30HRC,其余為59～65HRC，徑向跳動(dòng)小于0. 20mm。萬(wàn)能分度頭蝸桿如下圖所示。



    其加工工藝路線為：下料一鍛造一正火一機(jī)加工一滲碳一機(jī)加工一淬火一回火一機(jī)加工。

    1．正火

    在900 --920℃的鹽浴中保溫1~1. 5h．出爐空冷。

    2．滲碳

    氣體滲碳在井式滲碳爐內(nèi)進(jìn)行，溫度為910～930℃，時(shí)間4_5h，滲碳結(jié)束后工件隨爐降溫，冷到840～ 860℃左右，將工件置于保護(hù)氣氛的冷卻桶中降溫.

    3．淬火

    在830～850℃的鹽浴中對(duì)其局部加熱，，保溫5～6min后油冷。

    4．回火

將蝸桿在180- --220℃的硝鹽熔液回火，保溫2h后出爐空冷。

更多信息

請(qǐng)直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)淺淡機(jī)床附件萬(wàn)能分度頭蝸桿及其它合金結(jié)構(gòu)鋼、易切削結(jié)構(gòu)鋼、低合金高強(qiáng)度結(jié)構(gòu)鋼、軸承鋼、彈簧鋼、13Cr11Ni2W2MoV耐熱鋼的選擇、應(yīng)用、熱處理及庫(kù)存等相關(guān)資料。

資料來(lái)源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
