研究得出結論：機床導軌的工作條件及原理
機床導軌為整臺機床裝配的基準，導板在導軌上做往復的運動。因此機床導軌平直才能保持機床的精度，在使用過程中由于導軌面的磨損及床身內應力的作用，會降低導軌的精度。為確保機床導軌的精度，要求導軌表面應具有耐磨、硬度高和變形小等特點。
材料的選用
根據機床導軌的工作特點，導軌的加工精度取決于機械加工，而精度的保持則與材質和熱處理工藝有關。一般選用的材料有灰口鑄鐵如HT200、．HT300和HT500等，表面經過淬火后使表面強化增加了耐磨性并消除了應力的作用。
機床導軌的熱處理
導軌的熱處理有三種工藝方法，即高頻表面淬火、火焰表面淬火和電接觸表面淬火。
1．高頻表面淬火
(1)技術要求
淬硬深度；平面1-2～2．0mm，峰帶≤4mm,棱角≤6mm。硬度；>53HRC。金相組織；隱針狀馬氏體十石墨。變形量；不大于0. 15mm/l00mm長度上。外觀；導軌表面無燒傷和裂紋。
熱處理前對鑄鐵的材質要求為：表面粗糙度5級以上，表面無砂眼、氣孔和疏松等，基體組織為片狀珠光體十均勻分布的小片狀石墨。
(2)采用的設備與工裝
對高頻設備的要求；頻率200～300kHz，輸出功率為60～l00kW。
關鍵工裝為感應器和移動裝置，．感應器固定，而床身移動實現導軌的連續淬火，移動速度取決于原始組織、導軌形狀及尺寸和設備的有效功率等。感應器為雙線形狀，有一個裝有導磁體，其形狀同機床導軌相似。
①對于菱形導軌，其感應器的形狀要求為導軌峰與感應器的間隙為5~7mm,導軌面與感應器最小間隙在2～2.5mm,感應器的夾角為720～760。

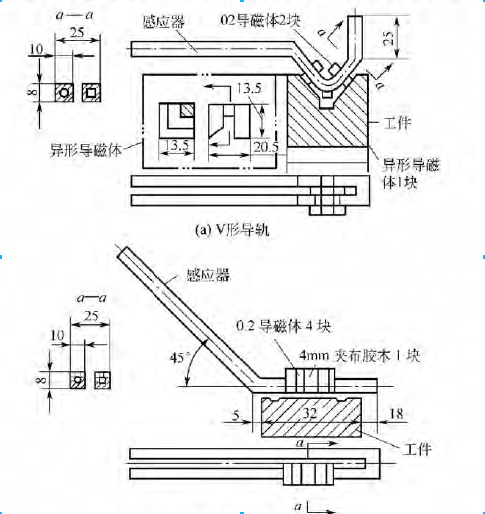

②對于V形導軌，其相應的感應器形狀如下圖所示。底部與感應器的間隙為1. 5～2mm,夾角在60?！?5。，如槽深則使夾角減小。
③對于燕尾形導軌，導軌平面與感應器的間隙為2—3mm，考慮到燕尾的形狀使大圓弧半徑為5～7mm,夾角為50。
④對于平面導軌，考慮到平面導軌的硬度和要求，一般將感應器與淬硬面傾斜成15。~30。,淬硬面寬度大則夾角大。其相應的感應器形狀如圖上圖所示。上述感應器內側一周有0.8- 1. 5mm的冷卻水孔，噴射角向后傾斜45。
