1.活塞桿
 (1)加工流程和技術要求

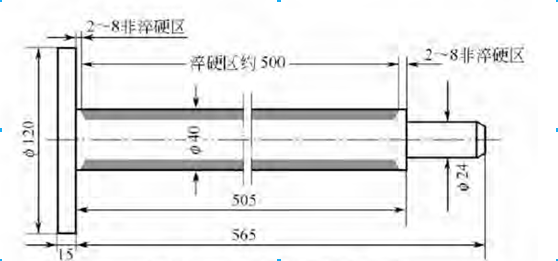

發動機汽缸用的活塞桿，其材質一般選用45鋼、40Cr鋼等中碳鋼，要承受反復拉伸力和交交載荷的作用，運動速度快。其制作工藝流程為；下料一鍛造一正火一粗車外圓一除應力退火一精車外圓一表面淬火一磨削，其形狀如下圖所示。
活塞桿的技術要求為；①淬硬區深度1—1．5 mm；②表面淬火硬度≥55HRC，回火后45～50HRC,③彎曲量≤0.3mm,④表面無脫碳、馬氏體級別≤5級。
（2.)淬硬層與設備頻率，設備功率的關系
軸類的淬火通常在高頻淬火機床上進行，為了達到技術要求，

首先要分析工件的淬硬層與頻率的對應關系，如表2-2所示。
 表2-2  淬硬層與選用頻率的對應關系[5]

    從表2-2中可知；，按對應關系應在7～250kHz選用合理的頻率。我國感應加熱工件時常用的頻率與淬硬層深度關系如表2—3所示。

    依據表2-2、表2-3提供的有關數據，為達到要求可選擇的頻率為60kHz或250kHz。

表2-3  常用的頻率與淬硬層深度的關系

關于高頻設備功率的選擇，-文獻[5]介紹，感應加熱比功率和設各比功率是選用的主要依據，．對同時加熱和連續加熱進行對比，顯示了不同功率和頻率下允許的最大加熱面積，通常對軸類而言采用連續式加熱,該活塞桿選用6 0kW功率的淬火機床即可滿足要求。
 (3)活塞桿的高頻感應加熱淬火
根據以上分析，我們選用GP-60高頻淬火機床進行活塞桿的熱處理，感應器為自噴式。用工件的中心孔定位舢桿的轉動速度為60~ 70r/min，感應器既可為單匝也可為雙匝．桿既旋轉又以一定的速度下降，從而實現活塞桿的表面淬火。為了保證工件的變形合格，一般可對工件進行預熱。
淬火的溫度為880～920C，加熟時間很短即可達到，冷卻水溫度在15～40℃，水壓力200kPa。淬火后的硬度57～63HRC,采用井式爐低溫回火(220~ 250)℃)*(1～1.5)h，硬度在45～50HRC，組織無過熱現象，變形量在0.2mm以下。
為了保證活塞桿的淬火質量，高頻淬火前應將其清洗干凈，去掉粘附的污物、鐵屑和毛刺，否則會造成工件局部的硬度不均，甚至出現過熱現象。由于加熱層薄。表面的加熱速度極快，使表面硬度比普通熱處理高2～3HRC,而心部具有良好綜合力學性能的索氏體組織，故活塞桿的疲勞強度、沖擊韌性，抗彎強度等明顯提高，使用壽命提高數倍.
關于活塞桿的回火可采用三種方式進行：井式爐回火、自回火和感應回火，通常的選用原則為連續式加熱的工件在爐中回火，對同時加熱的進行自回火處理，軸類和套使用感應加熱回火。
