原材料為60Si2Mn主要化學(xué)成分(%)。

c;0.56—0.64,Mn=0. 60一0.90,  Si=1. 60---2-00,   Cr≤0. 35,    臨界點(diǎn)Aa,=755℃：Aca或Ac m=  810℃ Ari一700℃,Ar3=770℃，A%一305℃。

(2)原材料退火

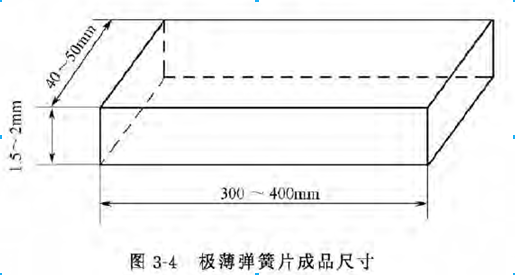

此料是圓盤料，退火將原材料（盤料）裝在鐵箱中，箱內(nèi)圓盤料四周放木炭，保護(hù)表面不氧化。不脫碳，鐵箱蓋用黃土十砂子封閉好，放在中溫箱式電阻爐．（型號(hào)RIX-6 0-9）中進(jìn)行加熱退火，加熱退火溫度為(870士10)℃，保溫4h（因?yàn)榇肆涎b箱保溫時(shí)間較長(zhǎng)些）。經(jīng)保溫后，由爐中取出，工件不出箱，空冷至室溫，將原料經(jīng)機(jī)加工（剪板機(jī)）。成品。下圖為極薄彈簧片成品尺寸。



(3)淬火

設(shè)備與加熱方式方法和退火相同；60Si2Mn鋼的淬火加熱溫度為(860士10)℃．經(jīng)保溫后,由加熱爐取出鐵箱子，將箱打開，取出工件進(jìn)行淬火.冷卻介質(zhì)是油（2.0#機(jī)油，油溫為50～70℃）。淬火后金相組織為馬氏體及少量殘余奧氏體。淬火后硬度≥60HRC。

(4)回火處理

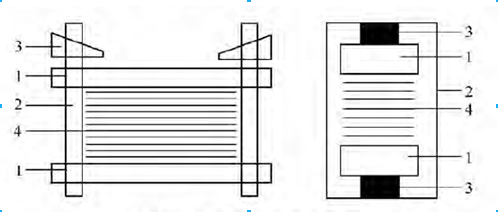

采用設(shè)備為中溫箱式電阻爐RJX60-9爐+第一次回火,由油中取出后進(jìn)行回火．散裝爐中,平板面狀態(tài)放在爐中的爐底板上；加熱溫度為380℃。保溫20min.由爐中取出，空氣冷卻到室溫，第二次回火利用平板專用模具（卡具>；將第一次回火后極薄彈簧片卡在專用卡具上（如下圖），將其卡平、卡緊，然后進(jìn)行第二次回火，溫度比第一次回火溫度稍高些，第二次回火溫度為(530士10)℃j保溫時(shí)間為60min，如果極薄彈簧片不平整，可以再提高回火溫度，可采用(630士10)℃，，回火方法相同，回火后即可使用，質(zhì)量達(dá)到技術(shù)要求。回火設(shè)備還是采用中溫箱式電阻爐。

更多信息

請(qǐng)直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)搗固機(jī)上，采用極薄彈簧片組裝在一起的成組彈簧片的熱處理   及其它合金結(jié)構(gòu)鋼、易切削結(jié)構(gòu)鋼、低合金高強(qiáng)度結(jié)構(gòu)鋼、軸承鋼、彈簧鋼、耐熱鋼的選擇、應(yīng)用、熱處理及庫(kù)存等相關(guān)資料。

資料來(lái)源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
