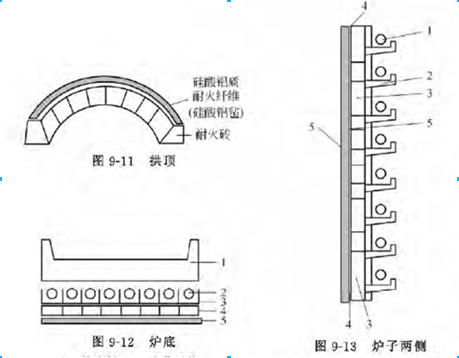

①對中溫箱式電阻爐拱頂（爐頂），爐頂結構形式主要有拱頂和平頂兩種。熱處理爐大部分采用拱頂，小型爐也可用預制耐火材料平板作爐頂，大型爐有時采用吊裝式平頂。安裝硅酸鋁氈爐頂（拱頂）如下圖所示。

②爐底部分是安在電熱元件（電阻絲）的耐火磚下部位置，不是直接放在電熱元件下部，下圖所示曠

③爐子兩側是電熱元件，硅酸鋁質耐火纖維（硅酸鋁氈）安放在兩側電熱元件的耐火磚后邊氟不是安在電熱元件直接靠近位置，如下圖所示。



④爐膛內后邊爐墻上也是把硅酸鋁氈安置在一層耐火磚后面。

⑤爐門處是把硅酸鋁氈安放在耐火磚表面上.

這樣安放的原因如下。

①升溫快一些（比原來沒安放硅酸鋁氈時）。

②比直接安放在電熱元件后邊（靠近電熱元件）升溫較慢一點.

③保溫情況好一些，由于熱量接觸耐火磚，所以爐子保溫，特別是降溫速度較慢一些。對于工件熱處理時，加熱速度也不太快，降溫較慢，特別適合回火的工件保溫工作。

④這樣做既節電，又適合普遍熱處理件的加工。

作者實際采用的以硅碳棒為電熱元件的高溫箱式爐，其最高工作溫度可達1 350℃。為了避免硅碳棒因升溫過快而損壞，在850℃以下宜緩慢加熱，爐子配有調壓器，供調節輸入功率使用。這種爐子主要用于高合金鋼、高速鋼等工件熱處理。以硅碳棒（碳化硅）為電熱元件高溫箱式電阻爐，型號RX-3 7-13，爐膛尺寸長810mmX寬550mm×高375mm。碳化硅數量18支。

作者實際對爐膛整個全部表面，包括爐門表面，采用高溫膠把硅酸鋁氈（硅酸鋁耐火纖維）安放在爐膛內。然后再安裝硅碳棒電熱元件，這樣就是把整個爐膛全部的耐火磚用硅酸鋁氈隔離。硅碳棒電熱元件發出的熱量全部在爐膛內，所以這個爐子升溫特別快，便于快速加熱，適用于需要高溫?zé)崽幚砉ぜ?，或固體滲碳等。做到節約能源（節電）。

這樣做該爐子升到高溫的時間很短，升溫快。但是降溫也快，如果停止給電加熱，爐溫很快就降下來。

爐膛內的硅酸鋁耐火纖維（硅酸鋁氈）在生產中容易損壞，如爐底部分，再放工件加熱時，進、出和安放置工件時，硅酸鋁氈容易被碰壞的缺點，所以爐膛內生產時，操作工作者應特別注意，輕拿、輕放以免損壞硅酸鋁氈。
