研究分析汽車半軸的制造與熱處理

 一、工作條件

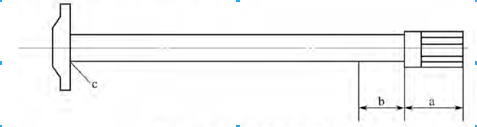

    半軸是汽車后橋受扭力及一定沖擊力的重要受力件,起到傳遞發動機扭力和驅動后橋圓錐齒使車輪前進的作用,花鍵受力處既有滑動又有沖擊,半軸的使用壽命取決于花鍵齒的抗壓強度和耐磨損性能的高低,其失效形式多為應力集中、疲勞斷裂等,因此半軸應具有高的強度,耐疲勞及沖擊韌性等。下圖所示為半軸的損壞部位示意圖,見a、b、c三處。
半軸的損壞部位示意圖
二、材料的選擇
    根據半軸的工作狀態和失效形式,一般選用中碳鋼或中碳合金鋼制作。對于直徑小于40mm的半軸采用中碳調質鋼如40、45鋼等,而重型汽車的粗半軸則采用淬透性較高的合金結構鋼,常見材料為40Cr40MnB、40CrMo、47 MnTi、40CrMnMo等。
三、半軸的機械加工工藝流程
    半軸的熱處理工藝不同,其加工工藝路線也有差別,調質和表面淬火的路線分別如下。
    1.調質
    下料一鍛造一正火或退火一機加工一調質一檢查一精加工一成品。
    2.表面淬火
  下料一鍛造一預備熱處理一校直一機加工一表面淬火一校直一精加工一成品。
    半軸的正火或退火工序作為調質前的預備熱處理,其目的是為了細化晶粒,改善切削加工性。對40Cr、40MnB等正火溫度和時間為860~900℃,時間45min,空冷。硬度為187241HBS;40CrMnMo等退火溫度和時間為860~880℃。時間lOOmin,爐冷600℃出爐,硬度≤255HBS
四,半軸的熱處理工藝
    1.半軸的技術要求
    見表7-8(調質和感應加熱表面淬火)。
    7-8半軸的材料及技術要求[1]

材料牌號



    調  質

感應加熱表面淬火

桿部硬度(HRC)

法蘭心部硬度(HB)

硬化層深度/mm

表面硬度(HRC)

40MnB

37 --44

41~ 47

>247





40Cr

37—44

2540

>249

2.5-5.

45-58

40CrMnMo

37—一44







47 MnTi





6.5-7.0

47-54

40CrMo

29(正火)



6.0

55

    2.半軸的調質工藝
上述幾種鋼的調質工藝列于表79
  7-9  半軸的調質處理

材料牌號

淬火

回火

加熱溫度/℃

保溫時間/min

冷卻方式

加熱溫度/℃

保溫時間/min

冷卻方式

硬度(HRC

40Cr

840-860

50-55

法蘭盤 油冷10    15s后入    水冷卻

400-460

120-150

水冷

37-44

40MnB

830-850

45

油冷

300-350

150-180

41-47

40MnB

850-870

60

法蘭盤 油冷10    15s后入    水冷卻

400-440

160

37-44

40CrMnMo

830-850

油冷

470-490

120

    從表7-9可知,中碳合金鋼處理后硬度在3747HRC之間,故其組織為索氏體十部分回火屈氏體,有較好的疲勞強度,高的沖擊韌性等,完全能滿足工作需要。
