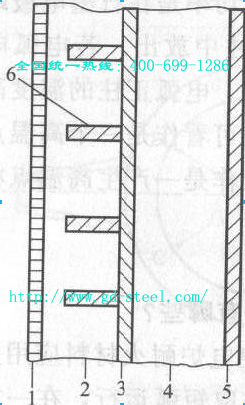

它包括水冷爐壁的水冷面、冷卻水通道、水冷壁受熱面、掛渣層中的固態渣層和液態渣層口根據爐壁的熱負荷，選擇水冷爐壁的綜合給熱系統，使其散熱能力與爐壁負荷相平衡。在不超過爐壁承受的最大熱負荷條件下，根據爐內熱負荷變化，  自動改變掛渣厚度，以調整爐壁熱負荷與水冷爐隆散熱  ．面間的平衡，延長水冷掛渣爐壁的壽命。當掛渣層形成之后，如果爐壁的熱負荷增大，掛渣層即會熔化一部分而變薄，一旦掛渣層變薄或者脫落，在電爐操作中又會重新掛上爐渣。根據爐子內部的熱負荷和爐壁水冷能力之間會達到平衡而使掛渣層始終保持一定的厚度，從而使掛渣爐壁經久耐用。增設掛渣釘?shù)哪康氖菫榱吮阌趻煸?，穩定掛渣層板式水冷爐壁適用于高功率電爐，某廠85t電爐位于渣線以上約60%一70%的耐火材料可以用水冷板取代。其水冷板的典型安置方法如下圖所示。

高功率快速熔化的電爐，采用水冷爐壁的日益增多，但水冷爐壁設計相差很大。有的用鋼管，但多數用鑄鐵或由19mm鋼板焊接成弧形水冷塊，約占渣線以上面積的75%。

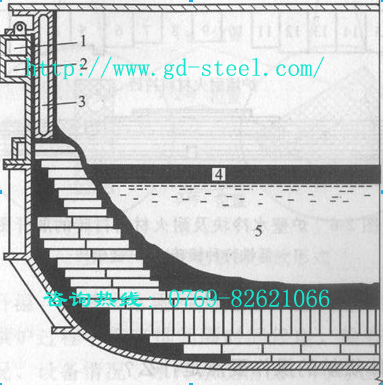

一般有9～11個水冷塊（典型尺寸0．46m2，厚150rnrn），水冷塊從爐殼頂部開始一直延伸到爐門欄以上500mm內，出鋼口區用的水冷塊略短，以免傾爐時與鋼水接觸。圖2-5為爐殼可分式電爐上的水冷爐壁和耐火材料砌筑示意圖。德國克虜伯南威斯特伐倫鋼廠，100t超高功率電爐（變壓器容量18/21. 5MV . A，爐殼直徑6. 8m）在爐壁結構外側裝有水冷塊(水冷塊長2.09m)直至渣線以上0. 5m處，在出鋼部分其長度分兩次減至1.5m。渣線及爐壁上部砌筑使用高級鎂碳磚、低鐵量特殊鎂磚。水冷塊的底部用一層耐火磚保護。爐壁水冷塊及耐火材料襯磚的展開圖。

水冷爐壁大幅度降低了耐火材料消耗，提高了電爐的利用率。日本一臺60t電爐在4個月的操作中可以不維修爐壁，生產了6000爐鋼（20個月）而未換水冷爐壁。我國設計的水冷爐壁由14塊爐壁塊組成，每個水冷爐壁塊采用厚壁無縫鋼管焊制而成。水冷爐壁塊與爐殼內側相平齊，確保每個爐壁塊可以豎直向上吊出爐殼。經3年工業性生產使用表明，這套水冷爐壁（蓋）壁厚可防止擊穿，安全可靠，爐殼壽命可延長至1 500爐以上，耐火材料和電極消耗下降，爐料有效容積擴大。電爐維修工作量和停爐時間相應減少，水冷內壁不需修理，作業率提高。
