SNC631
日本結(jié)構(gòu)鋼
調(diào)質(zhì)型合金結(jié)構(gòu)鋼
日本標(biāo)準(zhǔn)：JIS G 4053-2008

---

日本SNC631調(diào)質(zhì)鋼的特性：
SNC631是一種調(diào)質(zhì)鋼，是日本的機械結(jié)構(gòu)用合金鋼鋼材，屬于鎳鉻(Ni-Cr)鋼類型合金結(jié)構(gòu)鋼，載于日本工業(yè)標(biāo)準(zhǔn)JIS G 4053，SNC631鋼的鎳含量為2.5%至3.0%，具有極佳的淬透性和韌性，強度也較高，SNC631鋼一般在調(diào)質(zhì)狀態(tài)下使用，經(jīng)淬火加高溫回火后具有良好的綜合力學(xué)性能，東莞市弘超模具科技有限公司推薦日本SNC631調(diào)質(zhì)鋼用于制造重要的較大截面的零件和受扭轉(zhuǎn)載荷及沖擊載荷較高而且要求淬透性的大型重要零件。

日本SNC631調(diào)質(zhì)鋼的化學(xué)成分：

鋼種牌號	標(biāo)準(zhǔn)	化學(xué)成分（質(zhì)量分?jǐn)?shù)，%）
		C	Si	Mn	Cr	Ni	Cu	P	S
SNC631	JIS G 4053-2008	0.27~ 0.35	0.15~ 0.35	0.35~ 0.65	0.60~ 1.00	2.50~ 3.00	≤0.30	≤0.030	≤0.030

注：化學(xué)成分允許偏差按JIS G 0321的規(guī)定。

日本SNC631調(diào)質(zhì)鋼的鍛造溫度：
鍛造溫度為1050℃~850℃。

日本SNC631調(diào)質(zhì)鋼的熱處理工藝：
淬火：均勻加熱至820℃~880℃，在油中淬硬。

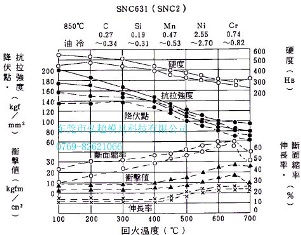

回火：采用高溫回火，加熱至550℃~650℃，急冷。SNC631的回火曲線圖如下所示：

日本SNC631調(diào)質(zhì)鋼的力學(xué)性能：

鋼號	標(biāo)準(zhǔn)	熱處理條件	力學(xué)性能					硬度HBS
		820℃~880℃油淬，550℃~650℃急冷回火。	抗拉強度σb(MPa)	屈服強度σs(MPa)	伸長率δ(%)	收縮率ψ(%)	沖擊韌性αKV(J/cm2)
SNC631	日本JIS G 4102		≥830	≥685	≥18	≥50	≥118	248~302

日本SNC631調(diào)質(zhì)鋼的用途：
日本SNC631調(diào)質(zhì)鋼主要用于制造重要的較大截面的零件和受扭轉(zhuǎn)載荷及沖擊載荷較高而且要求淬透性的大型重要零件，如曲軸、連桿、齒輪、軸、蝸桿、汽輪機葉輪、轉(zhuǎn)子軸、緊固件等。

更多信息
請直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)日本SNC631調(diào)質(zhì)鋼類型合金結(jié)構(gòu)鋼及其它日本結(jié)構(gòu)鋼的選擇、應(yīng)用、熱處理及庫存等相關(guān)資料。

附：東莞弘超提供日本工業(yè)標(biāo)準(zhǔn)JIS G 4053-2008有關(guān)日本SNC631調(diào)質(zhì)鋼的日文資料

SNC631（ニッケルクロム鋼）の成分と機械的性質(zhì)（引張強さ、降伏點、伸び、絞り、硬度）
SNC631は強靭鋼に相當(dāng)するニッケルクロム鋼で、ニッケルは２．５～３．０％含有します。降伏點は685以上、硬度もこの鋼材の中では中程度の硬度を持ちます。
SNC631の成分（単位：%）

材料記號	SNC631の成分（単位：%）
	C	Si	Mn	Cr	Mo	Ni	P	S
SNC631	0.27~ 0.35	0.15~ 0.35	0.35~ 0.65	0.60~ 1.00	-	2.50~ 3.00	0.030以下	0.030以下

SNC631の熱処理溫度、機械的性質(zhì)、硬度（參考値）

種類	熱処理溫度 （℃）		引張試験 （4號試験片）				衝撃試験 （Uノッチ試験片）	硬度 （HBW）
	焼入れ	焼戻し	降伏點 N/mm2	引張強さ N/mm2	伸び %	絞り %	衝撃値 （シャルピー） J/cm2
SNC631	820から880油冷	550～650急冷	685以上	830以上	18以上	50以上	118以上	248～302

資料來源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部http://wanxinsj.cn
『版權(quán)所有，轉(zhuǎn)載或引用請注明鏈接和出處』
