SNCM220
日本結構鋼
滲碳型合金結構鋼
日本標準:JIS G 4053-2008
日本SNCM220滲碳鋼的特性
SNCM220是日本的機械結構用合金鋼鋼材,是日本結構鋼系列的一種滲碳鋼,屬于鎳鉻鉬鋼類型合金結構鋼,載于日本工業標準JIS G 4053,SNCM220鋼是在日本SNC系列結構鋼的基礎上添加合金元素鉬Mo,進一步改善了鋼的淬透性,高溫強度也提高。SNCM220鋼一般在滲碳表面硬化狀態下使用。東莞市弘超模具科技有限公司推薦日本SNCM220合金結構鋼用于制造中、小型汽車、拖拉機的發動機和傳動系統的齒輪;代替SNC815鋼制造要求心部性能較高的滲碳零件。
日本SNCM220滲碳鋼的化學成分:
鋼種牌號 | 標準 | 化學成分(質量分數,%) | ||||||||
C | Si | Mn | Cr | Mo | Ni | Cu | P | S | ||
SNCM220 | JIS G 4053-2008 | 0.17~ 0.23 |
0.15~ 0.35 |
0.60~ 0.90 |
0.40~ 0.60 |
0.15~ 0.25 |
0.40~ 0.70 |
≤0.30 | ≤0.030 | ≤0.030 |
日本SNCM220滲碳鋼的臨界點溫度:
Ac:730℃~830℃;
Ar:770℃~660℃;
Ms:400℃。
日本SNCM220滲碳鋼的熱處理工藝:
淬火:第一次均勻加熱至850℃~900℃,在油中淬硬,第二次加熱至800℃~850℃,在油中淬硬。

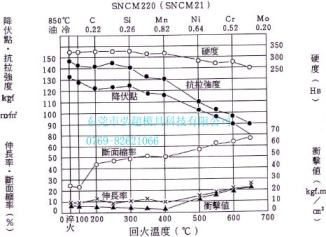

回火:加熱至150℃~200℃,在靜止空氣中冷卻。SNCM220回火曲線圖如下所示:
鋼號 | 標準 | 熱處理條件 | 力學性能 | 硬度HBS | ||||
1次850℃~900℃油淬;2次800℃~850℃油淬;150℃~200℃空冷回火。 | 抗拉強度σb(MPa) | 屈服強度σs(MPa) | 伸長率δ(%) | 收縮率ψ(%) | 沖擊韌性αKV(J/cm2) | |||
SNCM220 | 日本JIS G 4103 | 830 | - | 17 | 40 | 59 | 248~341 |
日本SNCM220滲碳鋼的用途:
日本SNCM220滲碳鋼一般用于制造齒輪、軸類、活塞、各種機械零部件等以及汽、機車及各種表面耐磨用零部件等。
更多信息
請直接與我公司服務人員聯絡(熱線電話:0769-82621066/400-699-1286),以獲得更多的有關日本SNCM220滲碳型合金結構鋼及其它日本結構鋼的選擇、應用、熱處理及庫存等相關資料。
附:東莞弘超提供日本工業標準JIS G 4053-2008有關日本SNCM220滲碳型合金結構鋼的日文資料
SNCM220(ニッケルクロムモリブデン鋼)の成分と機械的性質(引張強さ、降伏點、伸び、絞り、硬度)
SNCM220はニッケルクロムモリブデン鋼で、SNC材にモリブデンを添加することで、焼入れ性のさらなる向上、高溫強度の向上をはかった鋼材です。主に肌焼き用として使われます。なお、SNCM材全般に言えることですが、一般の研削砥石で加工する場合は、WA系のものがよく使われます。超砥粒で研削する場合はcBNが効果的です
SNCM220の成分(単位:%)
材料記號 | SNCM220の成分(単位:%) | |||||||||
C | Si | Mn | Cr | Mo | Ni | Cu | P | S | ||
SNCM220 | 0.17~ 0.23 |
0.15~ 0.35 |
0.60~ 0.90 |
0.40~ 0.60 |
0.15~ 0.25 |
0.40~ 0.70 |
0.30以下 | 0.030以下 | 0.030以下 |
材料記號 | 熱処理溫度 (℃) |
引張試験 (4號試験片) |
衝撃試験 (Uノッチ試験片) |
硬度 (HBW) |
||||
焼入れ | 焼戻し | 降伏點 N/mm2 |
引張強さ N/mm2 |
伸び % |
絞り % |
衝撃値 (シャルピー) J/cm2 |
||
SNCM220 | 1次850から900油冷 2次800から850油冷 |
150~200空冷 | - | 830以上 | 17以上 | 40以上 | 59以上 | 248~341 |
資料來源:東莞市弘超模具科技有限公司結構鋼事業部http://wanxinsj.cn
『版權所有,轉載或引用請注明鏈接和出處』
