㈠、一段滲氮
一段滲氮即等溫滲氮適用于硬度要求高畸變要求小的工件。一段滲氮工藝曲線見圖1。鋼材為38CrMoAlA，其他結(jié)構(gòu)鋼可參考使用。滲氮后的表面硬度≥900HV，滲層深度為0.35~0.60。

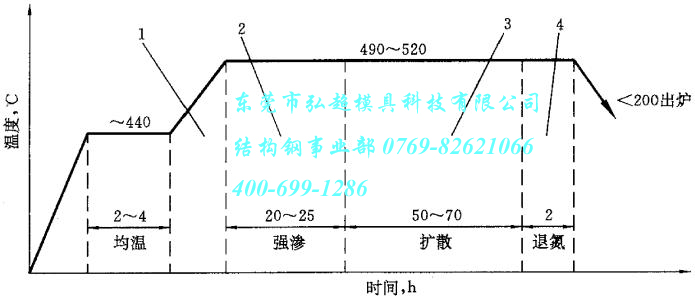

圖1 一段滲氮工藝曲線
圖中：
1：＜50℃/h
2：氨分解率18%~30%；
3：氨分解率40%~50%；
4：氨分解率＞90%。

㈡、多段滲氮
多段滲氮將滲氮過程分在兩個或三個溫度階段保溫進(jìn)行。在兩個溫度階段保溫的工藝(即二段滲氮)適用于滲氮較深、硬度略低，但工件尺寸和形狀不易畸變并要求減少化合物層的工件。與二段滲氮相比在三個溫度階段保溫的工藝(即三段滲氮)適用于要求硬度較高、且不易畸變的工件，三段滲氮能顯著縮短生產(chǎn)周期。
兩個溫度階段保溫見圖2、三個溫度階段保溫見圖3。鋼材為38CrMoAlA，其他結(jié)構(gòu)鋼可參考使用。滲氮后的表面硬度≥900HV，滲層深度為0.35~0.60。

圖2 兩段滲氮工藝曲線
圖中：
1：＜50℃/h
2：氨分解率18%~30%；
3：氨分解率40%~60%；
4：氨分解率＞90%。

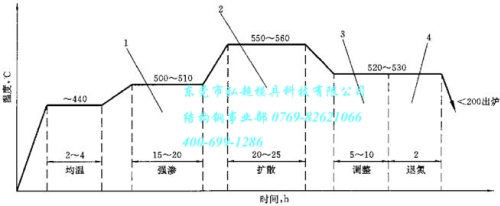

圖3三段滲氮工藝曲線
圖中：
1：氨分解率18%~30%；
2：氨分解率40%~60%；
3：氨分解率30%~40%；
4：氨分解率＞90%。

㈢、抗蝕滲氮
抗蝕滲氮常在600~700℃進(jìn)行短時間的一段滲氮以獲得一定厚度的致密ε相層(滲氮白層)。生產(chǎn)中常用的結(jié)構(gòu)鋼抗蝕滲氮工藝曲線見圖4。

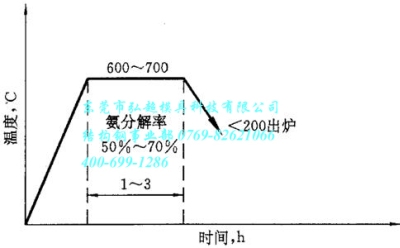

圖4 抗蝕滲氮工藝曲線

更多信息
請直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)合金結(jié)構(gòu)鋼以及其它高品質(zhì)結(jié)構(gòu)鋼的選擇、應(yīng)用、熱處理及庫存等相關(guān)資料。
資料來源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
『版權(quán)所有，轉(zhuǎn)載或引用請注明鏈接和出處』
