1．螺孔變形超差

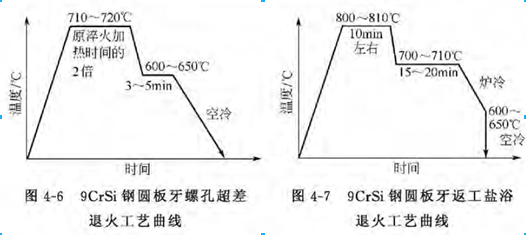

機(jī)械加工時(shí)尺寸控制不嚴(yán)、原材料球化效果不良，沒(méi)有采用合理分級(jí)等溫溫度,可采取退火工藝解決超差問(wèn)題，見(jiàn)圖4-6。

2．硬度不合格

 (1)硬度不足。原因有：
①鹽浴脫氧效果差或未脫氧；
②加熱溫度低，保溫時(shí)間短；
③等溫溫度高，時(shí)間長(zhǎng)；
④硝鹽的冷卻性能不好，如硬度低(0．5～1HRC).，可將其冰冷處理。

 (2)硬度高。關(guān)鍵在于回火的溫度低，可重新提高回火溫度進(jìn)行回火處理。

3．金相組織不合格

原因：．一是加熱溫度高，二為原材料珠光體球化不良。挽救的措施為退火處理，具體工藝如圖4-7所示。

4．脫碳

原因在于鹽浴中氧化物超過(guò)工藝的規(guī)定，無(wú)法挽救。

更多信息

請(qǐng)直接與我公司服務(wù)人員聯(lián)絡(luò)（熱線電話：0769-82621066/400-699-1286），以獲得更多的有關(guān)概述圓板牙的熱處理缺陷及返修及其它合金結(jié)構(gòu)鋼、易切削結(jié)構(gòu)鋼、低合金高強(qiáng)度結(jié)構(gòu)鋼、軸承鋼、彈簧鋼、耐熱鋼的選擇、應(yīng)用、熱處理及庫(kù)存等相關(guān)資料。

資料來(lái)源：東莞市弘超模具科技有限公司結(jié)構(gòu)鋼事業(yè)部
